带有密封装置的外球面球轴承，其内部结构尺寸、钢球、保持架等均与深沟球轴承相同。

1.套圈和钢球的材质

轴承套圈和钢球均用高碳铬轴承钢GCr15制造，其化学成份如表2。

   轴承套圈的硬度为59HRC~64HRC，钢球的硬度为61HRC~66HRC，具有高的耐磨性和高的接触疲劳强度。

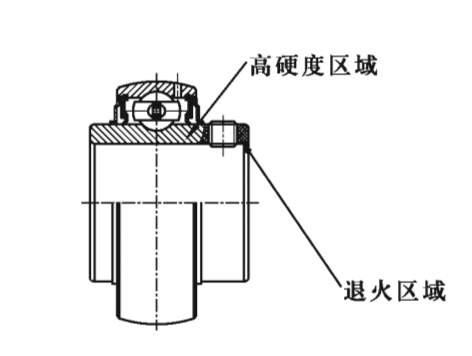

   对于带顶丝类的外球面球轴承(UC200、UC300、RB200、UCX00、SB200、CSB200、ER200、SER200等系列)，内圈螺孔部位经特殊热处理，沟道部位保持较高的硬度，螺孔周围的硬度则降低，保证顶丝在用较大力矩紧固时，螺孔不会因硬度太高而开裂。

2.轴承公差

2.1.外圈公差

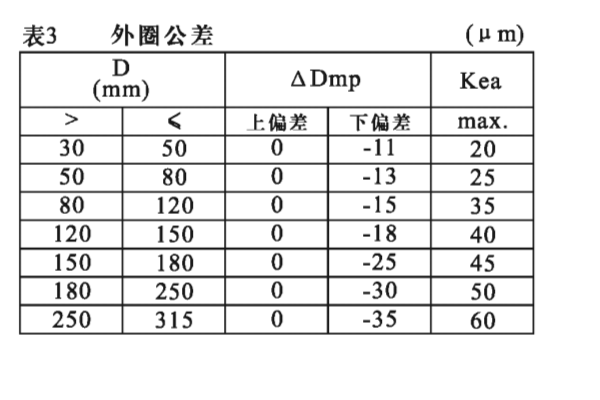

     外圈的公差应符合表3

注：(1) △Dmp=单一平面内平均外径偏差

(2)Kea=成套轴承外圈的径向跳动

(3)D=轴承公称外径

2.2.内圈公差

(1)圆柱孔内圈的公差

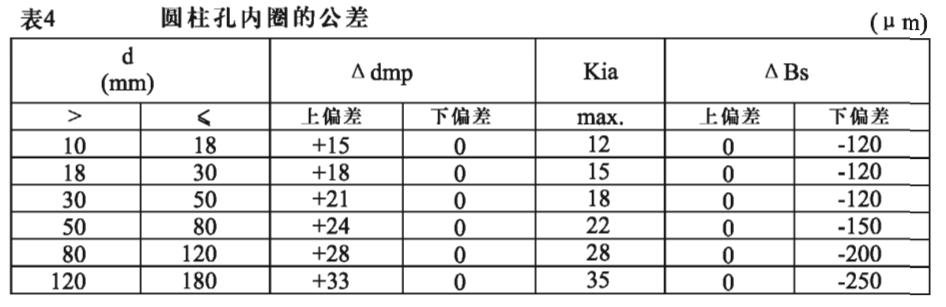

    圆柱孔内圈的公差应符合表4
注：(1)d=轴承公称内孔直径

(2)△dmp=单一平面内平均内孔直径偏差

(3)Kia=成套轴承内圈的径向跳动

(4)△Bs=内圈单一宽度偏差

(2)圆锥孔内圈的公差

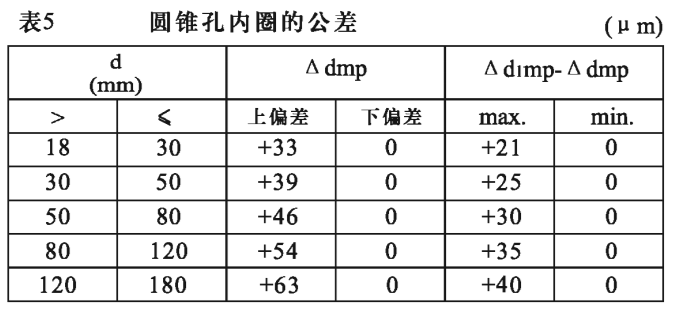

圆锥孔内圈的公差应符合表5

注：(1)d=轴承公称内孔直径

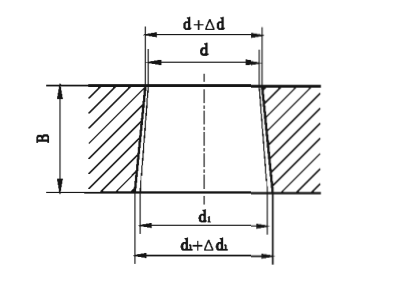

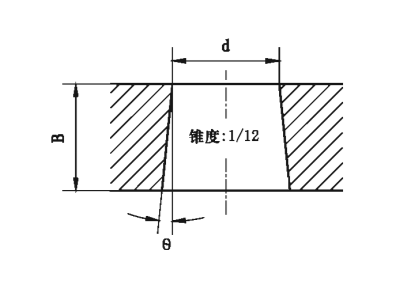

(2)d.=基本圆锥孔在理论大端的基本直径

d可按以下公式得出

d,=d 0.083333B

(3)B=内圈公称宽度

(4)0=公称圆锥角=2°23’9.4"=2.38594°

(5)△smp=单一平面内平均内孔直径偏差(指理论小端)

(6)Δamp-基本圆锥孔在理论大端的平均内孔直径偏差

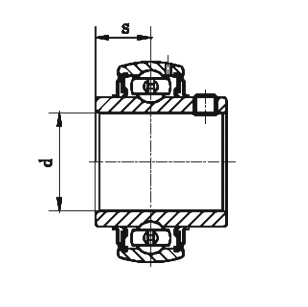

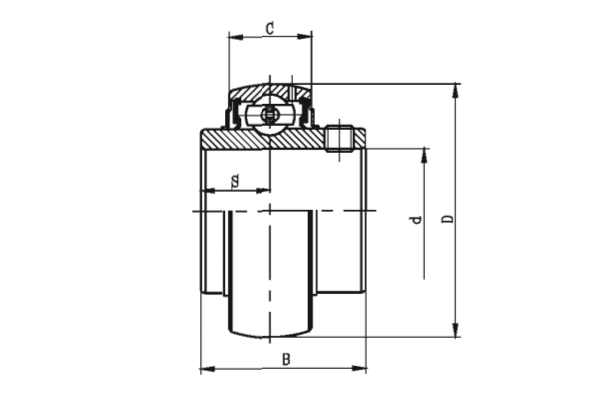

2.3.内圈基准端面到外球面中心距离“S”的公差

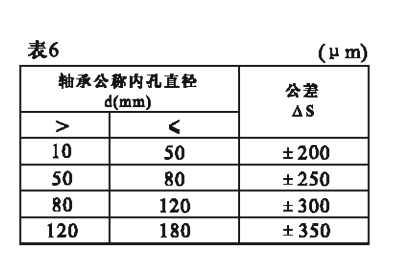

      内圈基准端面到外球面中心距离“S”的公差见表6

3.径向游隙

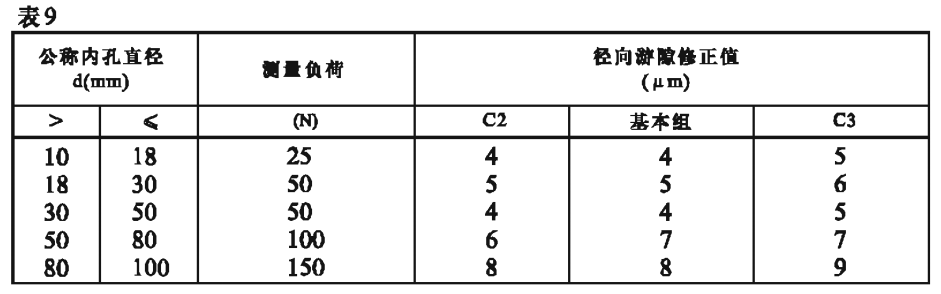

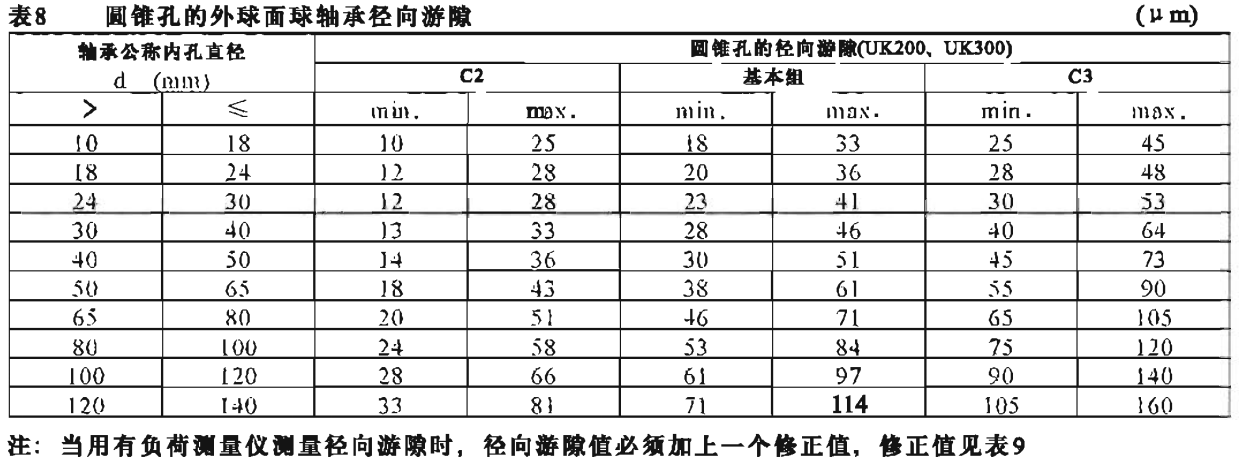

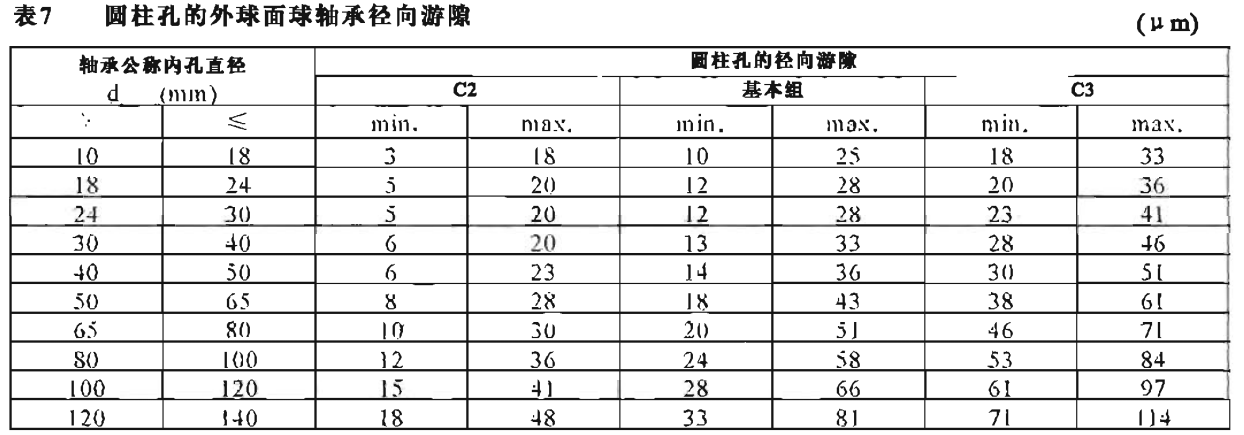

  外球面球轴承的径向游隙通常比深沟球轴承的径向游隙要大。圆柱孔外球面球轴承的径向游隙见表7;圆锥孔外球面球轴承的径向游隙见表8。
